Unser Elektrolyse Testsystem bietet Forschern und Instituten die Möglichkeit verschiedenste Aktiv-Materialien in einer homogenen, regelbaren und reproduzierbaren Testumgebung zu
prüfen.

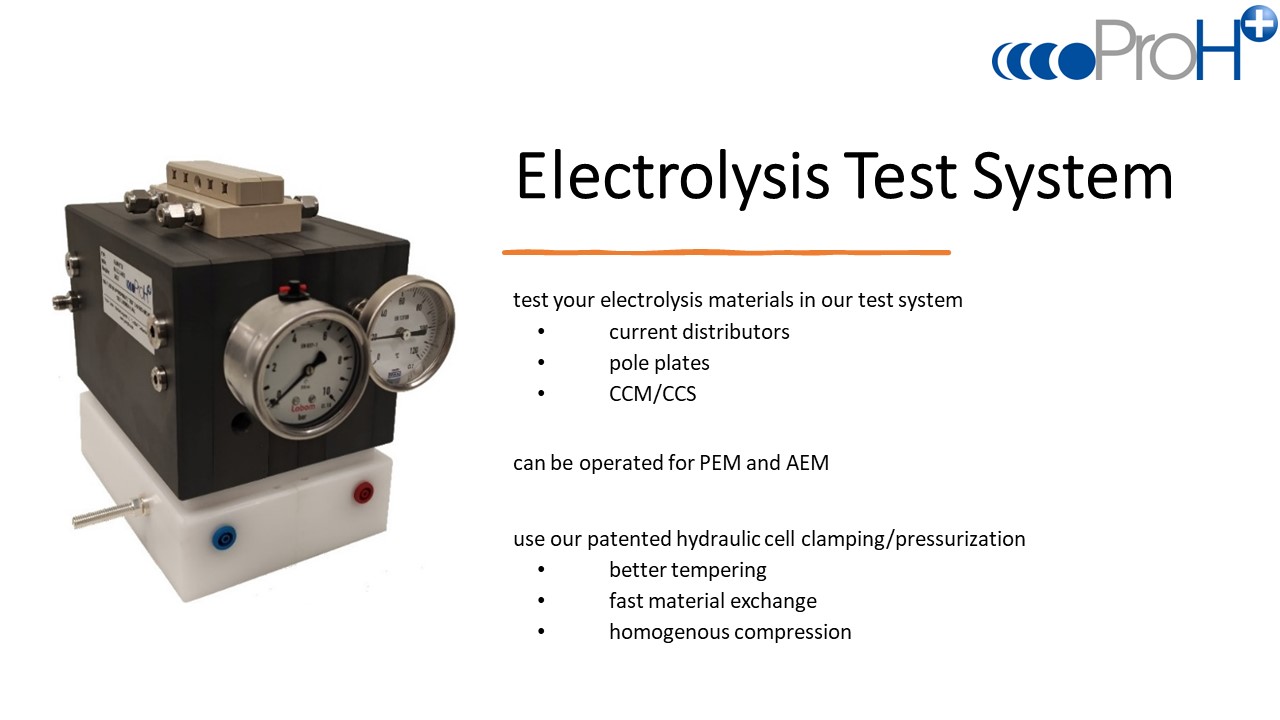

Dieses Testsystem nutzt unsere hydraulische Verpressung und kommt mit allen damit verbundenen Vorteilen (Siehe Hydraulische
Verpressung).
Wir bieten Systeme für den PEM- sowie den AEM-Betrieb an, für Membrangrößen von 2 cm * 2 cm und 5 cm * 5 cm.
Dieses System ist einsetzbar für Temperaturen von bis zu 90°C, bei Prozessmediendrücken und Gasausgangsdrücken von 0 bis 5 bar und Stromdichten bis 6 A/cm² (PEM-Betrieb).

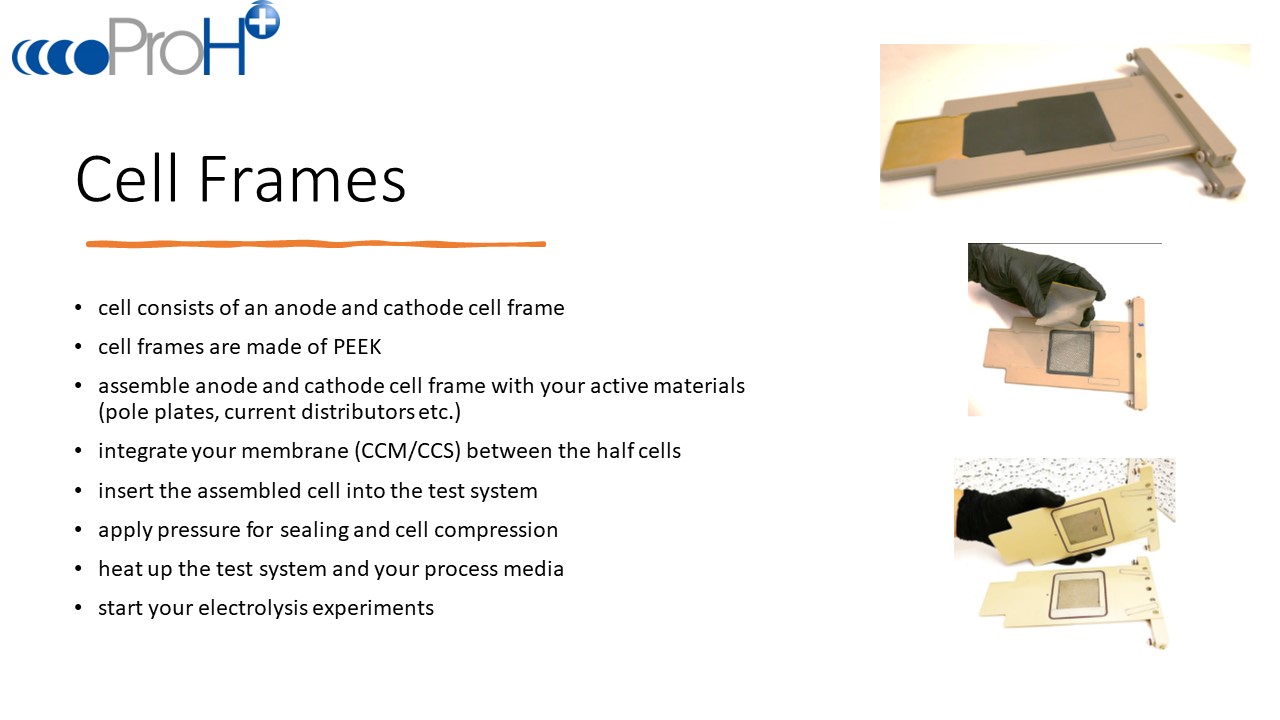

Hier dargestellt ist beispielhaft ein Anodenzellrahmen mit den einzusetzenden Materialien. Der Zellrahmen ist aus PEEK gefertigt.
Die Materialien werden einzeln in den Zellrahmen eingesetzt. Für den Kathodenzellrahmen sehen die Materialien entsprechend aus. Die beiden Zellrahmen werden aufgebaut (CCM oder CCS) und die Membran wird zwischen die Zellrahmen eingesetzt.
Diese fertig montierte Zelle kann in das Testsystem eingesetzt werden. Die Montage der Zelle dauert wenige Momente.
Wir bieten unser Elektrolysetestsystem für beliebige Anzahlen an Zellen an (Mehrzeller). Die Zellen werden parallel mit Prozessmedien versorgt und elektrisch in Reihe geschaltet. Die Zellen befinden sich im selben Hydraulikmedium um gleiche Parameter (Temperatur und Druck) für alle Zellen zu gewährleisten.
Fahren Sie somit eine beliebige Anzahl Messungen in einer! Unten sehen Sie einen realisierten Fünf Zeller und mit diesem durchgeführt Messungen, die Homogenität der Messungen wird anhand des geringen Abstandes der fünf Polarisationskurven deutlich.
Folgend finden Sie verschiedene Dokumente, die wir Ihnen zur Information zum Elektrolyse Test System bereit stellen.
Veröffentlichungen:
"A novel advanced test system for polymer electrolyte membrane water electrolysis based on hydraulik cell compression."
Ulrich Rost, Florian Wirkert et al. Fuel Cell- From Fundamentals to systems. 2022.
